1 ИНФОРМАЦИЯ ОБ ОТЛАДОЧНОМ КОМПЛЕКТЕ
НАЗВАНИЕ RDK-CYCII-EP2C35 СТОИМОСТЬ 1 000 евро КОМПЛЕКТ BASE РЕЛИЗ VA ДАТА РЕЛИЗА 2008.06 КОД ЗАКАЗА RDK-CYCII-EP2C35BASE-VA РЕЛИЗ ОПИСАНИЯ r01 (2008.07) НАЛИЧИЕ НА СКЛАДЕ Снята с производства
2 КОМПЛЕКТ ПОСТАВКИ
Отладочный комплект включает:
- Отладочную платформу EVB-EP2C35-VA
- Кабель программирования
- Кабель радиочастотный SMA-M to SMA-M
- Кабель USB
- Сетевой адаптер
3 НАЗНАЧЕНИЕ ОТЛАДОЧНОГО КОМПЛЕКТА
Отладочный комплект предназначен для изучения, демонстрации и макетирования проектов цифровой обработки сигналов на базе ПЛИС EP2C35 семейства CYCLONE-II производства компании ALTERA.
Области применения отладочной платформы:
- ЦОС в системах профессиональной связи
- кабельный/беспроводной модем для профессиональной связи
- формирование и обработка видеосигнала
Возможности отладочной платформы:
- FPGA EP2C35F484C8 - 33 216 LEs
- ADC 10-bit, 210 MSPS, 60 dB SNR (12-bit опционально)
- DAC 2 x 10-bit, 240 MSPS (14-bit опционально)
- VCXO 2 x low-jitter 19.44MHz or 34.368MHz PWM-Controlled
- Atmel ATMEGA8 microcontroller
- FPGA configuration device EPCS4SI8
- фильтрация приемного/передающего тракта
- USB 1.1 интерфейс на базе чипа FT245
- RS-232 интерфейс
- квадратурный модулятор 50-2200 МГц в передающем тракте
- синтезированный гетеродин в передающем тракте на базе чипа ADF4360
- аттенюатор 0-15 dB перестраиваемый с шагом 0.05 dB
- скоростной порт расширения 1.0 Gbit/s

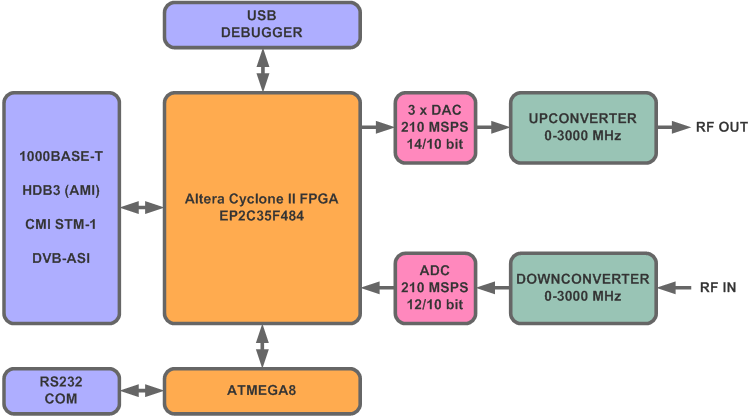

Рисунок 1. Функциональная схема отладочной платформы
Рисунок 2. Эскизный чертеж отладочной платформы
На рисунке 2 цифрами обозначены:
- вход приемного тракта SMA 50 Ом
- dip-переключатель режима работы синтезаторов частот
- выход передающего тракта SMA 50 Ом
- dip-переключатель режима работы приемного тракта
- разъем программирования FLASH памяти для ПЛИС
- разъем программирования ATMega8
- COM-порт
- USB-порт
- разъем для JTAG отладки ПЛИС
- порт расширения 2.4 Gbit/s
- разъем питания
- переключатель питания
- dip-переключатель режима работы передающего тракта
Рисунок 3. Вид отладочной платформы
